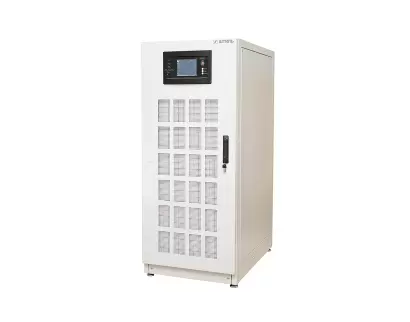

Трехфазный ИБП ST33080 предназначен для обеспечения бесперебойной работы и централизованной защиты от перепадов сетевого напряжения различных систем трехфазного электропитания суммарной мощностью 80 кВА/ 72 кВт, например:
- центров обработки данных;
- телекоммуникационных компаний;
- торгово-развлекательных центров;
- диагностической техники медицинских учреждений.
Компонентная база ИБП (силовые модули, модуль байпаса и мониторинга) установлена внутри прочного монолитного шкафа с дверцей, имеющей пылевой фильтр.
Возможность параллельного подключения до 6-ти блоков ИБП ST33080 позволяет поэтапно наращивать выходную мощность системы бесперебойного питания до 480 кВА, а также использовать технологию резервирования для выстраивания конфигураций повышенной надежности с постоянной эксплуатационной готовностью.
ST33080 – это ИБП онлайн топологии, работающий на основе технологии двойного преобразования, за счет которой обеспечивается:
- широкий диапазон стабилизации сетевого напряжения (228-478 В) без перехода на питание от батарей;
- мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
- постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
- максимальная защита нагрузки от негативных воздействий электросети;
- полная независимость выходных характеристик напряжения от состояния сети.
Подключение
Сеть и нагрузка подключаются к ИБП через шины, расположенные на тыльной стороне устройства.
Автономная работа
Автономная работа нагрузки обеспечивается внешними аккумуляторными батареями. Для их установки предусмотрены модульные батарейные стеллажи и батарейные шкафы. Для правильного подбора внешних аккумуляторных батарей и аксессуаров для их размещения обращайтесь к специалистам завода ГК «Штиль».
ИБП ST33080 также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей и светодиодную индикацию.
На ЖК-дисплее отображается напряжение на входе и выходе, частота сетевого напряжения, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Каждый силовой модуль ИБП имеет свою панель управления, которая позволяет отслеживать рабочие параметры модуля и его состояние.
Защита
ST33080 оснащен современной многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
ИБП имеет два вида байпаса:
- электронный – автоматически переключает питание нагрузки на сеть в случае перегрузки или выхода ИБП из строя;
- ручной – используется, если требуется выполнить техническое обслуживание или ремонт ИБП без прерывания питания нагрузки.
Средства мониторинга
Наличие портов USB, RS-232 и «сухих» контактов делает возможным удаленное/локальное управление и контроль ИБП.
Дополнительно к устройству можно подключить плату расширения с интерфейсом Ethernet (протокол SNMP). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.
Работа устройства отслеживается прямо в веб-браузере или программах Shut Down Manager и Shtyl Device Manager.

Закажите в компании ArtEnergy персональное проектирование отопительной системы для любого здания. Профессионально составленный проект – это гарантированное отсутствие ошибок, быстрый монтаж, отсутствие ненужных задержек и сложностей при установке отопления. Для проектирования мы используем 3D программу Revit, с помощь которой точно просчитывается количество используемых материалов. Это поможет заранее определить предстоящие затраты и гарантированно уложиться в запланированную смету. Закажите проект безопасного и надежного отопления для объектов любой площади.

Проектированием будут заниматься опытные специалисты, работающие в своей сфере не менее 8 лет. Привлечение профессионалов гарантирует отсутствие ошибок в проекте, система отопления будет надежной и безопасной.

При разработке проектов строго соблюдаются СНиПы и санитарные нормы, в результате отопление будет функциональным и надежным. Строгое соблюдение норм предотвращает различные неполадки.

материалы
Использование надежных материалов изначально закладывается в проект – это гарантирует долговечность отопительной сети. Наши специалисты подберут подходящие комплектующие и расходники.

Проектирование включает в себя составление подробной сметы расходов – она позволит завершить монтаж оборудования без незапланированных затрат. Мы гарантируем высокую точность расчетов.
Наша команда поможет правильно подобрать все необходимые комплектующие для установки отопительного оборудования. Комплектация осуществляется еще на этапе подготовки проекта, в результате все компоненты системы сочетаются между собой. Слаженная работа повышает энергоэффективность, минимизирует теплопотери, обеспечивает стабильную эксплуатацию без внезапных сбоев. Функциональность при выборе компонентов сочетается с эстетичностью: мы учитываем персональные пожелания клиента по внешнему виду отопительной системы: она гармонично впишется в любой дизайн проект.

Мы напрямую сотрудничаем с крупными поставщиками отопительного оборудования и расходников. Закажите компоненты системы без посреднических наценок по выгодной стоимости.

Наша компания располагает просторным выставочным залом, в котором можно ознакомиться с предлагаемыми образцами отопительной техники. Специалисты шоу-рума ответят на все возникающие вопросы.

Детали для отопительной системы подбираются отдельно для каждого здания. При этом учитываются его размеры, площадь, высота потолков, теплопотери и другие параметры, от которых будет зависеть эффективность.

В шоу-руме можно получить подробную информацию обо всем предлагаемом оборудовании. Наши инженеры с удовольствием ответят на все вопросы и подберут подходящие компоненты.
Команда ArtEnergy проводит профессиональный монтаж отопительного оборудования в Москве и Московской области. Правильная установка обеспечивает инженерным системам максимальный КПД, гарантирует долговечность и безотказность. Готовая система будет одновременно функциональной и экономичной: она обеспечит равномерное распределение тепла в доме и комфортную температуру в каждом помещении без лишних затрат. Монтаж будет выполнен опытными специалистами, знающими все нюансы разводки отопления на любых объектах. На счету компании более сотни успешно завершенных проектов.


Инженеры нашей компании контролируют реализацию проекта на каждом этапе. Это позволяет предотвратить возможные дефекты и предотвратить неполадки в период эксплуатации отопительной сети.

Опытные монтажники быстро и правильно установят все компоненты отопительной системы, учитываются все требования надежности. Это позволит избежать внезапных аварийных ситуаций в холодный сезон.

Качественный монтаж гарантирует, что система долго не потребует ремонта. Мы внимательно относимся даже к незначительным деталям, что позволяет свести к минимуму напрасные теплопотери.

Учитываются все противопожарные требования для защиты от возможного возгорания. В результате система отопления будет максимально безопасной для загородного дома и любого другого объекта.
Активная мощность, кВт | 72 |
Время восстановления после переходного процесса | <30 мс для ступенчатой нагрузки (0%-100%-0%) |
Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Входная сеть | шины |
Входной коэффициент мощности | 0,99 |
Выходной коэффициент мощности | 0,9 |
Гарантия | 2 года |
Диапазон рабочей температуры, °С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0) |
Диапазон температуры хранения, °С | от -40 до +70 |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +10, +15, +20, +25 (значение по умолчанию: +15) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -10, -15, -20, -30, -40 (значение по умолчанию: -20) |
Допустимый диапазон входной частоты, Гц | 40-70 |
Емкость внешних АБ, Ач | зависит от требуемого времени автономной работы |
ЖК-дисплей | окно информации о системе, окно меню и текущей команды, окно событий |
Завод кабелей | снизу |
Импульсное перенапряжение по входу, кВ | не более 2 длительностью не более 50 мс |
Интерфейс работы с ДГУ | да |
Количество внешних АБ 12В, шт. | 40 |
Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
Коэффициент нелинейных искажений выходного напряжения, % | <1 при линейной нагрузке, <6 при нелинейной нагрузке |
КПД в автономном режиме, % | 95 |
КПД в режиме on-line, % | 95 |
КПД в режиме работы от электросети, % | 99 |
Крест-фактор | 3:1 |
Нагрузка (выходные разъёмы) | шины |
Наличие встроенных батарей | нет |
Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
Наработка на отказ, ч | не менее 100000 |
Номинальная входная частота, Гц | 50/60 |
Номинальная выходная частота, Гц | 50/60 |
Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
Номинальное входное напряжение, В | 380/400/415 |
Номинальное выходное напряжение, В | 380/400/415 (трехфазное с общей нейтралью) |
Номинальное напряжение АБ, В | 480 (±240), диапазон одного плеча: 198~288 |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Параллельная работа | до 6 шт. (опция) |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
Переходная характеристика | <5% для ступенчатой нагрузки (20%-80%-20%) |
Плавный пуск | да |
Поддержка подключения внешних АБ | да |
Полная мощность, кВА | 80 |
Предельный диапазон входного напряжения, В | 228-478 |
Рабочая высота, м | до 3000 м над уровнем моря |
Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
Совместимость с генератором | да |
Срок службы АБ, лет | до 12 лет (в зависимости от условий эксплуатации) |
Срок службы, лет | не менее 12 |
Степень защиты от пыли и влаги | IP20 |
Страна производитель | Россия |
Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
Тип выходного напряжения | трехфазное |
Тип охлаждения | принудительное (вентиляторное) |
Топология | on-line (с двойным преобразованием) |
Точность стабилизации выходного напряжения, % | ±1,5 (0…100% несбалансированная нагрузка) |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
Форм-фактор | шкафной |
Форма выходного напряжения | чистая синусоида |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | опция |
Цвет корпуса | серый |
